地形图

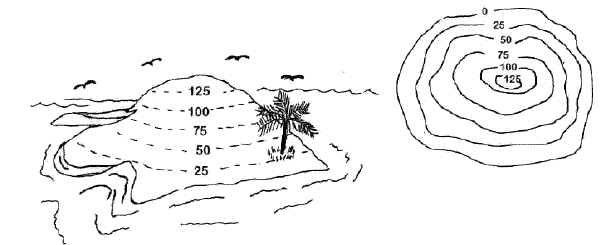

地形图是专门用来显示高度的。他们用等高线表示高程。

下面的山已经死了1峰!4000米

这座山的最低海拔是多少?1000米

请注意:不每一个高程可用等高线表示。

指数轮廓:粗体等高线(用于计算等高线)

时间间隔:等高线之间的距离

＊在地形图上怎样算出等高线间距?

• 取2指数轮廓(在这张地图上:800'和700”）

• 发现他们的区别/减去(800 ' -700 ' = 100 '）
• 计算行数从一个索引等高线到下一个索引等高线(在这张地图上:有5等高线从700 '到800 '(它们与最后的700线之间有4个等高线;4 + 1 = 5行)
• 分标高差的行号!(100 '除以5行=20的）

等高线是一种等值线:(“iso-”表示相等):同一等高线上的所有位置标高相同!无论你站在100 '等高线的哪个位置，海拔始终是100 '，无论你是在山的北、南、东或西侧。你可以通过等高线之间的距离来判断这座山有多陡!线越近=局部低气压越陡(如mtn.!)火山口或干涸的湖床)可以通过绘图在地形图上显示出来晕线:从等高线指向较低海拔的短线。

下面这幅图的等高线间距是多少?25英尺

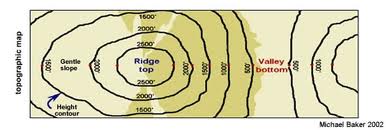

地形的陡峭也被称为梯度:改变海拔对于给定的水平距离。你可以使用下面的方法来计算一个区域的梯度:

• 如果你在一条直线上行驶10英里，你的地形图会给你一个区域的鸟瞰图下来景观)。
• 如果你想知道山从侧面看是什么样的，你可以画配置文件:风景的侧面
• 剖面图显示了在两点之间的直线上高程的变化。
